Visió general del producte

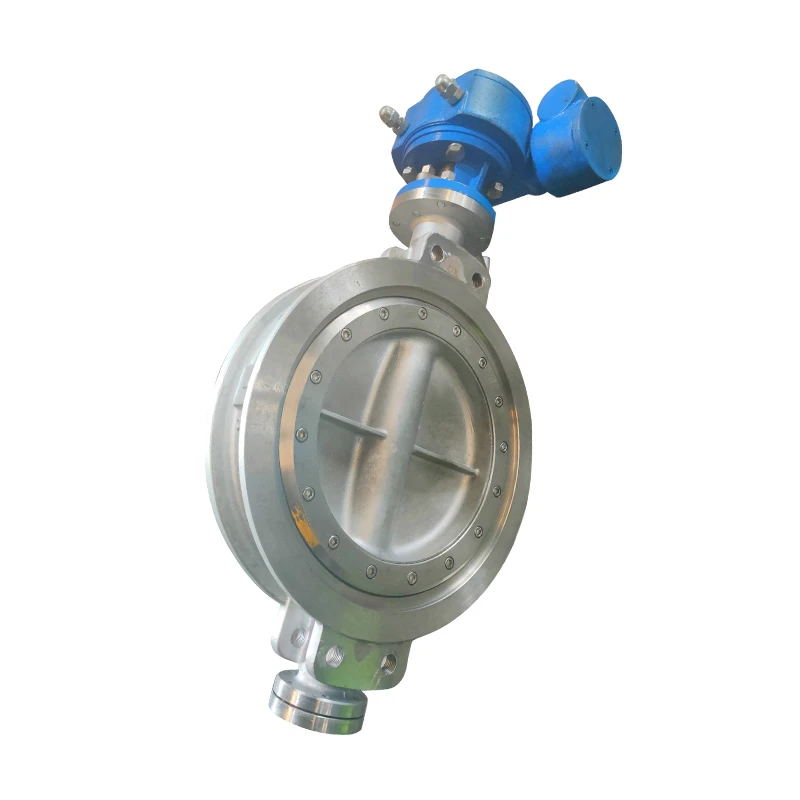

La nostra vàlvula de papallona de tipus Wafer-s'ha dissenyat per a un tancament bidireccional fiable- i una acceleració precisa en multitud d'operacions industrials, com ara sistemes de subministrament d'aigua, HVAC, processament químic i tractament d'aigües residuals. Amb un perfil d'hòstia-lleuger i que estalvia espai, està dissenyat per a la instal·lació directa de sandvitx entre brides de canonades estàndard sense afegir una longitud innecessària a la disposició de les canonades.
Amb un ampli rang de mides de DN40 a DN600, aquesta sèrie serveix com a solució òptima tant per a línies de serveis públics compactes com per a canonades de processos industrials de gran -ducció.
Especificacions tècniques
|
Paràmetre |
Configuracions estàndard |
|
Interval de talles |
DN40 - DN600 (1-1/2" a 24") |
|
Classificació de pressió |
PN1.0 / PN1.6 / PN2.5 MPa (disponible classe 150) |
|
Normes de disseny |
Compleix amb API 609 / EN 593 |
|
Compatibilitat amb brides |
Forats d'alineació universals (ISO/DIN/ANSI/JIS) |
|
Prova i inspecció |
100% provat hidrostàtic segons API 598 / EN 12266-1 |
Matriu de selecció de materials
Cos de la vàlvula:Ferro colat (GG25) / Ferro dúctil (GGG40) / Acer colat (WCB).
Perfil del disc:Ferro dúctil (niló/revestiment epoxi) / acer inoxidable 304 (CF8) / acer inoxidable 316 (CF8M).
Tija/eix:Acer inoxidable 410 / 416 / 420 / 316.
Seients resistents:
• NBR (Buna-N): -10 graus a 100 graus (aigua, olis, fluids neutres).
• PTFE (tefló): -de 10 a 180 graus (substàncies químiques agressives, cicles de baixa fricció).
• Opcions d'alta-temperatura de fins a 250 graus disponibles en comandes personalitzades.
Opcions d'accionament:Eix nu (brida superior ISO 5211) / Palanca manual / Engranatge sinc / Actuadors pneumàtics / elèctrics.
Disseny d'enginyeria i rendiment
El gruix de la paret del cos supera estrictament els requisits de l'API 609, garantint una deformació zero sota pics de pressió de fins a 2,5 MPa.
Compta amb una tija a prova de-explosió amb un disseny de segellat-triple, que evita fuites d'empaquetament de suport durant els cicles d'alta-freqüència. Compleix amb la norma ISO 5208 Taxa A (Zero Leakage).
Cossos de granallat-automàtics acabats amb un recobriment epoxi de primera qualitat (gruix superior o igual a 250 μm), que ofereix una excel·lent resistència a l'esprai de sal, UV i entorns industrials durs.
Els seients resistents modelats d'alta-densitat (NBR/PTFE) redueixen el parell de funcionament un 15-20%, cosa que us permet seleccionar actuadors elèctrics o pneumàtics més petits i més rendibles.
Cadena de subministrament global i capacitats OEM
MOQ flexible:Donar suport a les comandes de prova per a projectes d'enginyeria i la configuració de referència d'inventari a l'engròs.
Temps de lliurament ràpid:El mecanitzat CNC simplificat i el recobriment epoxi automatitzat garanteixen cicles de lliurament estables per a comandes a granel.
Personalització completa:Més enllà dels logotips de marcatge làser-, admetem gruixos de pintura personalitzats, colors de palanques únics i gravats d'etiquetes per adaptar-se als estàndards reguladors locals.
Dissenyat per a les demandes industrials rigoroses
100% prova de pressió:Cada vàlvula se sotmet a una prova de la carcassa i el seient hidrostàtica de doble -etapa abans d'envasar-dreceres de mostreig de lots zero.
Garantia:Avalem la nostra enginyeria amb una garantia operativa de 12 mesos (o 18 mesos a partir de la data d'enviament).
Preguntes freqüents
P: La vostra vàlvula de papallona d'hòsties inclou eines d'alineació de brida universals?
A: Sí. El nostre cos de vàlvula està dissenyat amb forats d'alineació universals multi-estàndards. Permet la instal·lació directa i centrada entre brides conforme a ASME B16.1 (Classe 125/150), DIN PN10/PN16, JIS 10K i ISO 7005 sense modificacions de canonades.
P: Aquesta vàlvula és adequada per al funcionament continu o només en servei-apagat?
R: Està dissenyat principalment per a l'encesa-apagada i la regulació bàsica del cabal. Per a condicions d'acceleració d'alta-freqüència, la selecció del material del seient (com ara PTFE) i el parell de funcionament s'han d'avaluar en funció del sistema.
P: Quina és la classe de fuites de les vostres vàlvules de papallona d'hòsties i com la proveu?
R: Totes les vàlvules de papallona -seients elàstics (NBR/PTFE) aconsegueixen una filtració zero, que compleixen estrictament amb la taxa de fuites A segons ISO 5208 i els requisits-de seient suau de l'API 598. Cada unitat es sotmet a proves hidrostàtiques de carcassa i seient abans de sortir de la nostra instal·lació.
P: La vàlvula pot funcionar amb diferents sistemes d'actuador?
A: Sí. La vàlvula és compatible amb actuadors manuals, d'engranatges, elèctrics i pneumàtics. El muntatge segueix interfícies d'actuador estàndard, permetent la integració amb la majoria de sistemes de control industrials.
P: Quins documents es proporcionen amb l'enviament?
R: Podem proporcionar registres d'inspecció, informes de proves de pressió, especificacions de materials i documentació de compliment en funció dels requisits de la comanda.
P: Com gestioneu la coherència de qualitat per a les comandes a granel?
R: La nostra planta funciona sota un estricte sistema ISO 9001 amb traçabilitat total per lots. Cada procés-des de la fosa en brut i el mecanitzat CNC fins a la prova final de pressió API 598-es registra mitjançant números de calor únics. Tots els enviaments van acompanyats de certificats de prova de molí (MTC) estàndard segons EN 10204 3.1 per garantir una transparència total.
P: Podeu oferir servei OEM/ODM amb el nostre logotip de marca?
A: Sí. Per a les comandes de distribuïdors a granel, oferim una marca personalitzada de fosa o marcatge làser al cos de la vàlvula i a les plaques d'identificació, totalment compatible amb les normatives del vostre mercat local.
